Суточный прогон WSPR маяка 26-27 ноября 2022 года.
Передатчик QCX-mini 1 ватт, питание 2 аккумулятора 18650
Антенна ICOM AH-703 на окне второго этажа
Результаты с сайта wsprnet.org
Споты по времени
Споты по дальности
Споты по SNR
понедельник, 28 ноября 2022 г.
28 ноября 2022
суббота, 26 ноября 2022 г.
26 ноября 2022
Вчера вечером неожиданно возникло непреодолимое желание запустить наконец самодельную EH-антенну. И она заработала!
пятница, 25 ноября 2022 г.
25 ноября 2022
Сегодня провёл большой прогон EH антенны. С 8 утра до 16 МСК. 130 спотов, максимальный по дальности более 3000 км, максимум SNR -5. Тут конечно кто-то захочет сказать что штырёк из предыдущего теста показал раз в 5 лучшие результаты. Так то оно так, но не надо забывать что он длиннее EH почти в 10 раз (с учётом противовеса), а если брать размер EH не по корпусу, а фактический то он окажется длиннее раз в 20 раз. С учётом этого малютка EH вполне себе неплохо работает как мне кажется. Любимый аргумент противников EH "излучает кабель" не прокатывает, потому как кабеля нет, QCX подключён практически напрямую. Между ним и антенной только ВЧ дроссель с хвостиками по 15 см. Мощность 1 ватт, аккумуляторы 18650 отработали 7 часов и это не предел.
 |
| Хронология |
 |
| Расстояния |
 |
| SNR |
четверг, 24 ноября 2022 г.
24 ноября 2022
23 - 24 ноября погонял QCX mini в режиме WSPR маяка.
Мощность 1 ватт, антенна ICOM AH-703 на окне, подключена без кабеля непосредственно к QCX. Противовес из рулетки размещён под батареей и далее изгибается под 90 градусов вдоль стены. Длина противовеса подобрана по минимуму КСВ на нужной частоте и составила около 3 метров.
Работа велась примерно 4 часа вечером 23 ноября и столько же утром 24. На 13 мск 24 ноября зафиксировано более 700 спотов.
Впервые получен рапорт с другого континента (Канада).
 |
| Полная карта спотов |
 |
| Споты по Европе |
 |
| Споты - север |
суббота, 19 ноября 2022 г.
19 ноября 2022
Провёл сравнение работы EH-антенны и укороченного многодиапазонного штыря ICOM AH-703 длиной 1.2 метра. Сравнения проводились 14 и 15 ноября 2022 года. Обе антенны располагались около окна (второй этаж, окна на север, Москва плотная застройка). Мощность в режиме WSPR 1 ватт, в режиме CW 5 ватт. Передатчик QCX-mini, питание 2 или 3 элемента 18650.
График работы
EH WSPR 14.11.2022 9:00 - 11:00 GMT
EH CW 14.11.2022 11:00 - 13:00 GMT
AH-703 WSPR 15.11.2022 9:00 - 11:00 GMT
AH-703 CW 15.11.2022 11:00 - 13:00 GMT
Сайты для анализа
WSPR https://www.wsprnet.org
CW https://www.reversebeacon.net
мой позывной R3AHC
 |
| EH-антенна WSPR 21 спот (по времени) |
 |
| EH-антенна WSPR 13 спотов (уникальные) |
 |
| EH-антенна WSPR (по расстоянию) |
 |
| EH-антенна WSPR (по SNR) |
 |

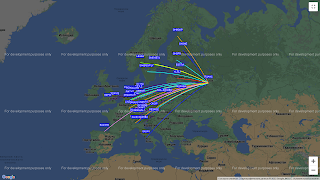

| EH-антенна WSPR |
 |
| EH-антенна CW |
 |
| EH-антенна CW |
 |
| AH-703 WSPR 101 спот (по времени) |
 |
| AH-703 WSPR 30 спотов (уникальные) |
 |
| AH-703 WSPR (по расстоянию) |
 |
| AH-703 WSPR (по SNR) |
 |

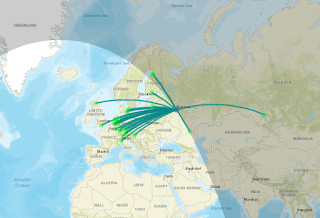

| AH-703 WSPR |
 |
| AH-703 CW |
 |
| AH-703 CW |
 |

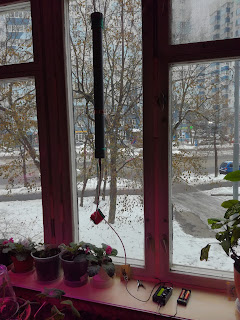

| EH-антенна на окне |
 |

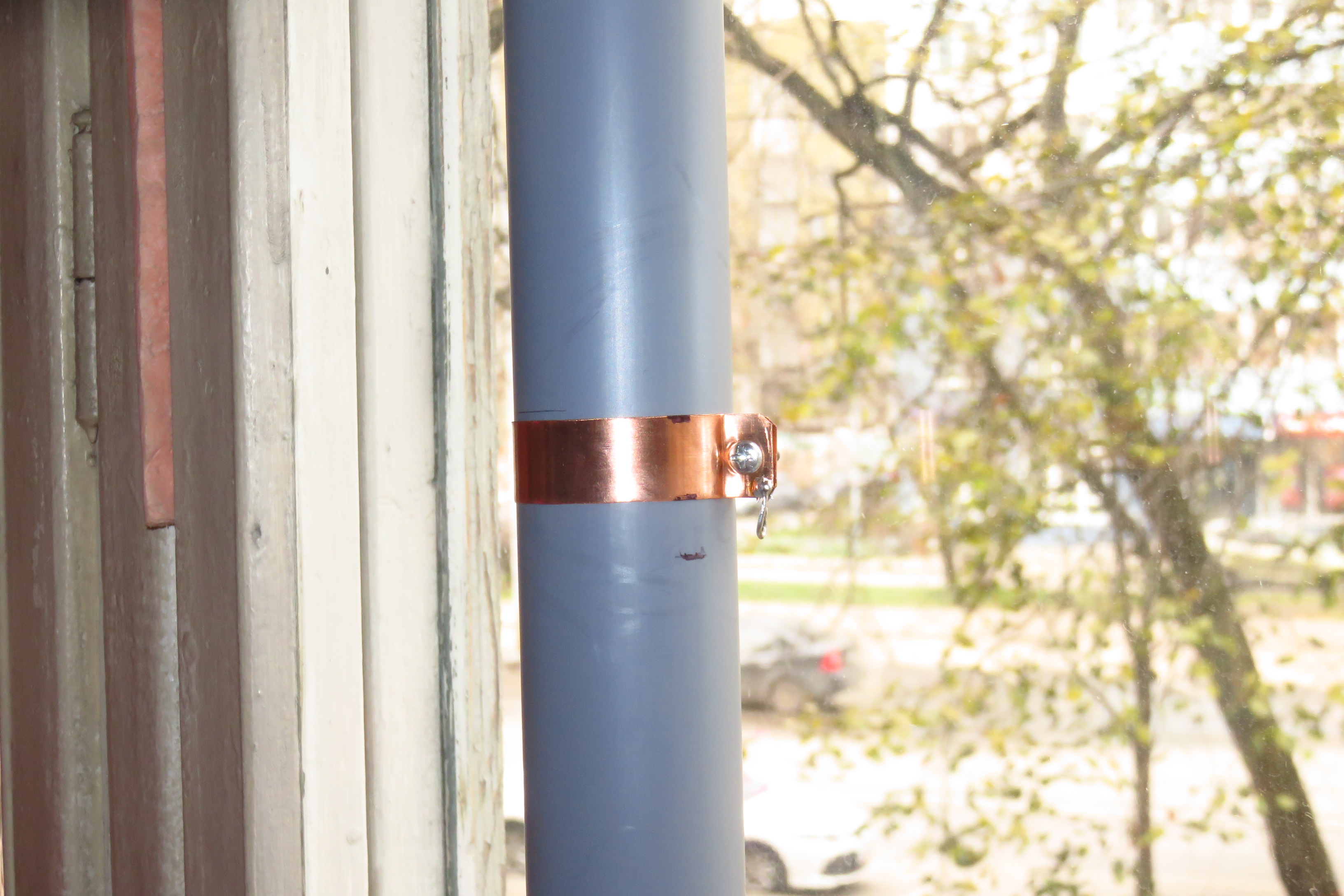

| EH-антенна настроечный хомут |
 |

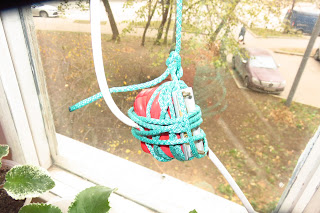

| EH-антенна ВЧ дроссель |
 |

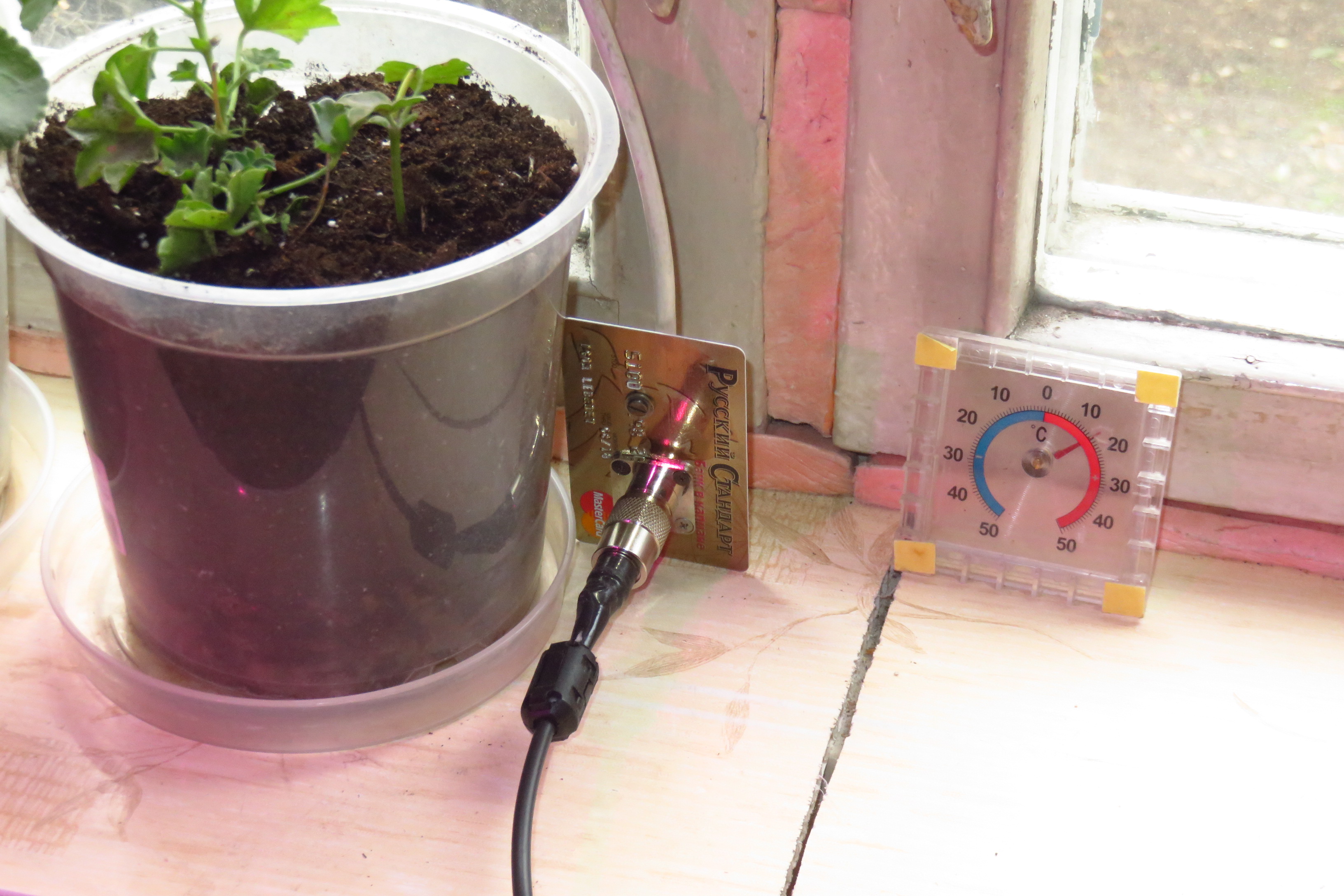

| EH-антенна подключение к кабелю |
 |
| антенна ICOM AH-703 у окна |
 |
| антенна ICOM AH-703 у окна |
 |
| антенна ICOM AH-703 у окна |
 |
| EH-антенна |
 |
| ICOM AH-703 |
---------------------------------------------------------------------------------------
Эксперимент от 19 ноября 2022
Запущен WSPR маяк 1 ватт EH-антенна подключена БЕЗ КАБЕЛЯ.
Результат с 11 до 13 GMT 41 спот!
Это в два раза больше чем в описанном выше эксперименте.
